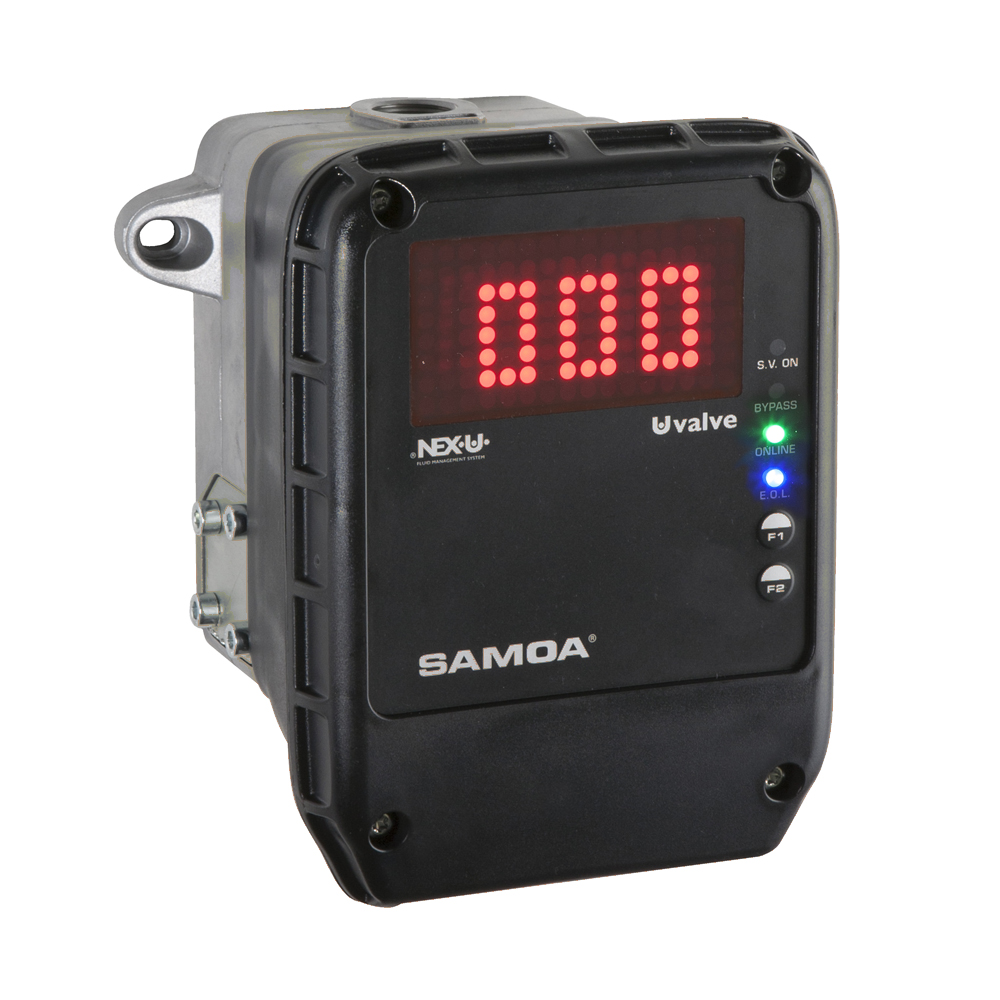

Модуль U VALVE с Wi-Fi

U-клапан объединяет в одном компактном блоке высокоточный расходомер, соленоидный клапан, легко снимаемый и очищаемый сетчатый фильтр, электронный модуль, необходимый для управления работой расходомера, открытия или закрытия соленоидного клапана и связи с другими компонентами системы. Цельная конструкция сокращает время установки и снижает риск утечек по сравнению с использованием отдельных компонентов. Модуль имеет большой, хорошо видимый светодиодный дисплей, на котором отображается номер станции, присвоенный в системе, работа устройства и выданное количество жидкости. Четыре цветных светодиода показывают рабочее состояние U-клапана для диагностики, а две кнопки - для конфигурации системы. Клапан управляет связью по кабелю шины CAN, который передает данные и электрическую энергию, необходимые для открытия и закрытия электромагнитного клапана, также используется Wi-Fi и Bluetooth для связи с другими компонентами системы.

Принцип действия встроенного расходомера основан на измерении количества оборотов овальных шестерней, вращаемых потоком жидкости, проходящей через измерительную камеру. Каждый оборот шестерни вытесняет строго определенный объем жидкости. Таким образом, количество оборотов шестерней пропорционально значению расхода жидкости, прошедшему через модуль. При вращении шестерней магнит на каждом конце шестерни бесконтактно через стенку корпуса активирует геркон, который формирует электрические импульсы напряжения электрического тока пропорционально измеряемому расходу.
Модуль применятся для установки непосредственно в распределительный трубопровод, возможно применение для отработанного масла, смазочного масла, стеклоомывающей жидкости, смазочно-охлаждающей жидкости.
