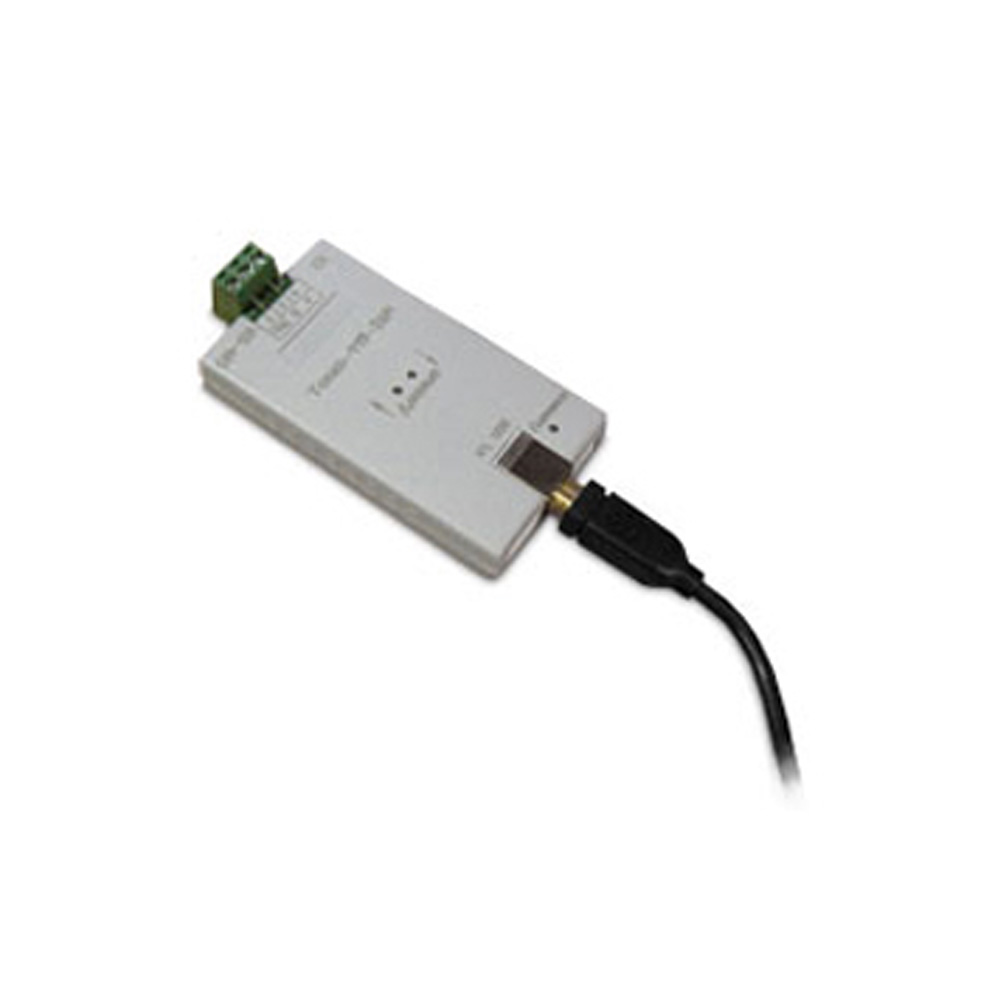

Блок сопряжения Топаз-119-26М

Блок сопряжения "Топаз-119-26М" предназначен для согласования линий связи, построенных на базе интерфейсов RS-485 и USB, и обеспечивает полудуплексный обмен данными по двухпроводному каналу связи со скоростью от 300 до 115200 бод.

Блок работает под управлением ОС Windows XP, позволяет подключать к персональному компьютеру до 32 устройств, работающих по стандарту RS-485. Связь блока с ПК осуществляется по USB – порту.

Устройство состоит из платы, размещенной в пластмассо-
вом корпусе. На плате расположены:

• Контроллер интерфейса USB на микросхеме DA1 типа
PL-2303HXD
• Драйвер интерфейса RS-485 на микросхеме DA2
• Оптрон VU2 гальванической развязки сигналов микросхем
DA1 и DA2
• Преобразователь DC/DC A1, формирующий гальванически
развязанное напряжение питания интерфейса RS-485
• Стабилизатор DA3 питания оптрона VU2
• Защитная диодная сборка VD1 интерфейса USB
• Разъёмы: Х1 для подключения к персональному компьютеру,
Х2 – к линии RS-485
