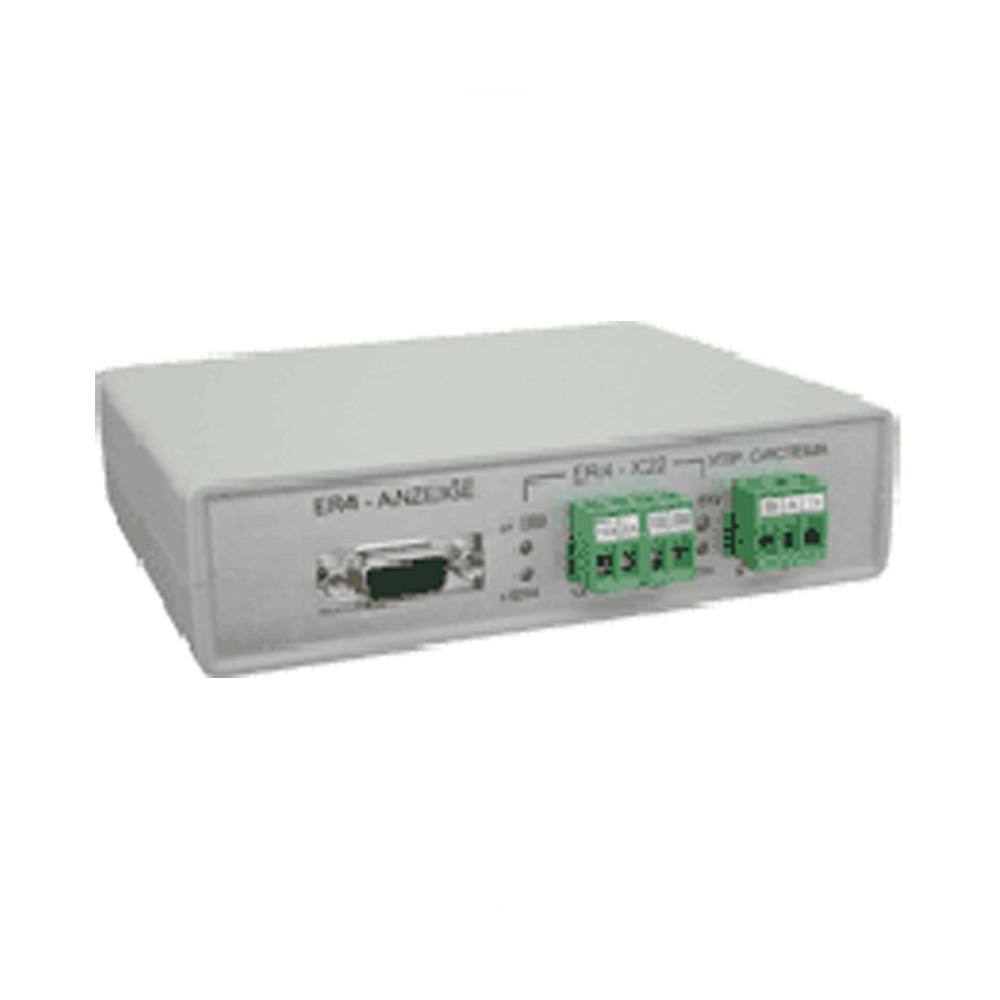

Блок сопряжения Топаз-119-9

Блок сопряжения "Топаз-119-9" предназначен для согласования обмена данными между контроллером "Топаз-103МК1" и отсчетным устройством "ER4", применяемым в газонаполнительных колонках FAS 120, FAS 220, FAS 230. Настройка БС "Топаз-119-9" производится с помощью программы "Настройка Топаз-119-9".


Основные параметры и функции:
скорость передачи информации, бит/c (бод)- по выходам Y, Z – 1200, по линии RS-485 к контроллеру – 4800, по линии RS-485 к ER4 – 19200;
напряжение питающей сети, В - =24;
потребляемая мощность, ВА, не более - 3;
габаритные размеры, мм, не более - 140 X 110 X 35;
масса, кг, не более - 0,3.
На предприятии Flussiggas-Anlagen GmbH проведены испытания выпускаемых ГНК моделей FAS-120, FAS-220 и FAS-230 под управлением контроллера ГНК "Топаз-103МК1". Для реализации специфических особенностей отсчетного устройства ER-4, применяемого в этих ГНК, ООО "Топаз-электро" разработан блок сопряжения "Топаз-119-9".

По результатам проведенных испытаний КУ ГНК "Топаз-103МК1" разрешён для управлен
