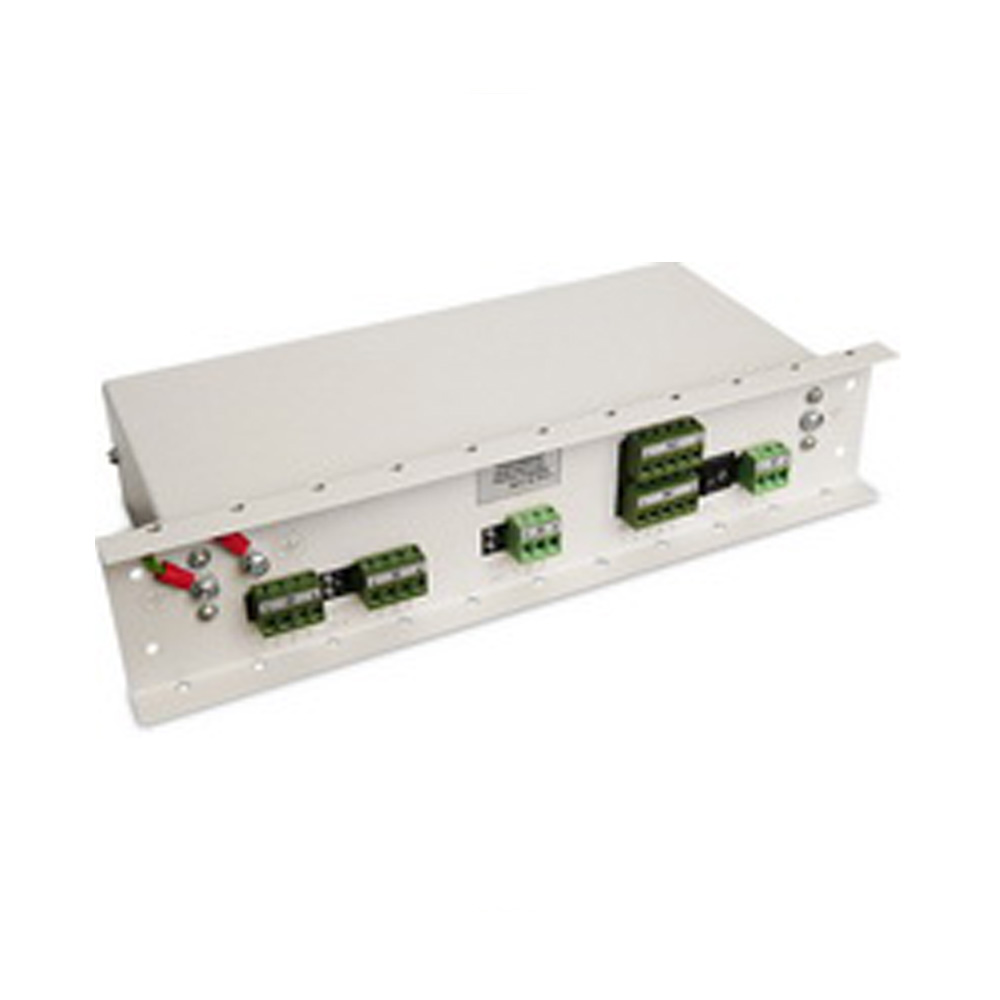

Блок сопряжения Топаз-306БС-07

Блок сопряжения "Топаз-306БС-07" предназначен для работы в составе топливораздаточной колонки и обеспечивает управление отпуском топлива через одно- или двухстороннюю ТРК с количеством рукавов от одного до десяти, оснащенную блоком управления (отсчетным устройством) серии "Топаз-106К", "Топаз-306БУ".

Дополнительно ТРК может быть оснащена считывателями бесконтактными PERCo-RP-15MW, модулями клавиатуры емкостной серии "Топаз-306МКЕ" (БМУ), звукоизлучателями "Топаз-228-01", которые подключаются к устройству.Обмен информацией между блоком сопряжения и БУ ТРК осуществляется по интерфейсу RS-485 с использованием "Протокола обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2005г."

Обмен информацией между блоком сопряжения и СУ осуществляется по интерфейсу RS-485 с использованием "Протокола "Топаз" для обмена данными между системой управления и топливораздаточной колонкой (измерительной установкой)". Версия 1.2 (общая часть - версия 1.7), ООО "Топаз-электро", г. Волгодонск, 2008г".СУ, позволяющие задавать дозу как от БМУ, так и от СУ:

ПДУ "Топаз-103М1 протокол Топаз";
ККМ с подключенным КУТРК "Топаз-103МК1 протокол Топаз".

СУ, позволяющие реализовать лимитную схему отпуска по Proxi-картам (используется база данных лимитов, хранящаяся в СУ):

Миникомпьютер серии "Топаз-186". Задание дозы осуществляется только по предъявленной proxi-карте;
ПК с установленным на нем ПО, поддерживающим протокол "Топаз", например "Топаз-АЗС". Задание дозы осуществляется как по предъявленной proxi-карте, так и от БМУ.
