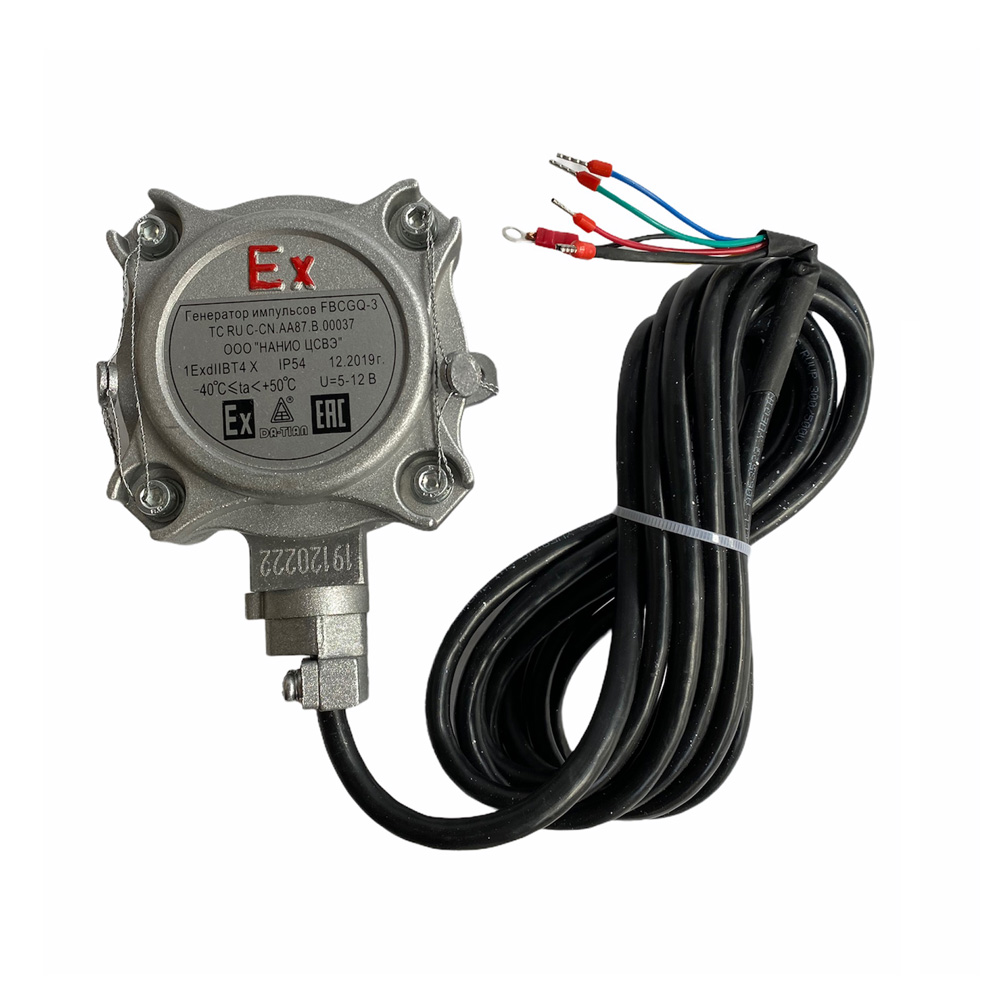

Генератор импульсов Топаз-171Д-00.01

Генераторы импульсов "FBCGQ-3 (Топаз-171Д-00.01, MD-212)" (далее – генератор импульсов) предназначен для преобразования механического вращения вала измерителя объема в количество последовательных электрических импульсов. Область применения - взрывоопасные зоны помещений и наружных установок согласно Ех-маркировке, ГОСТ IEC 60079-14-2011, регламентирующих применение электрооборудования во взрывоопасных зонах.

Генератор состоит из корпуса и крышки, которые соединены винтами. В корпусе генератора расположена печатная плата из стеклотекстолита с распаянными на ней радиоэлементами и соединительным кабелем, заведенным в корпус через кабельный ввод. Материал корпуса и крышки - алюминиевый сплав АК7ч с содержанием магния не более 6%. Взрывозащищенность генератора импульсов обеспечивается видом взрывозащиты "взрывонепроницаемая оболочка" ГОСТ IEC 60079-1-2013 Взрывоопасные среды.
