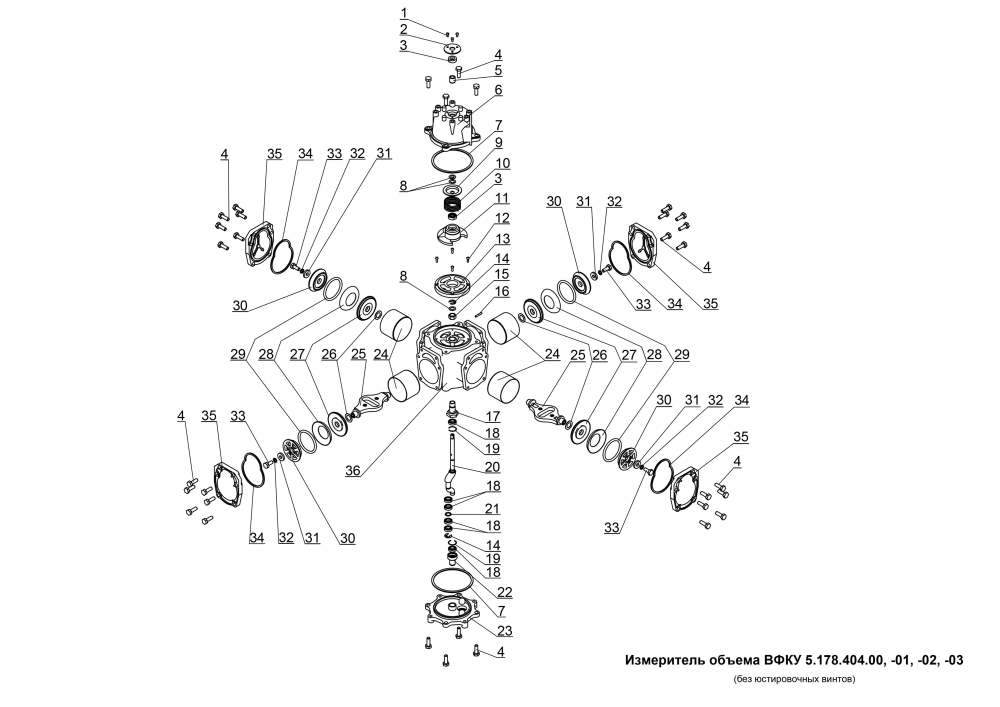

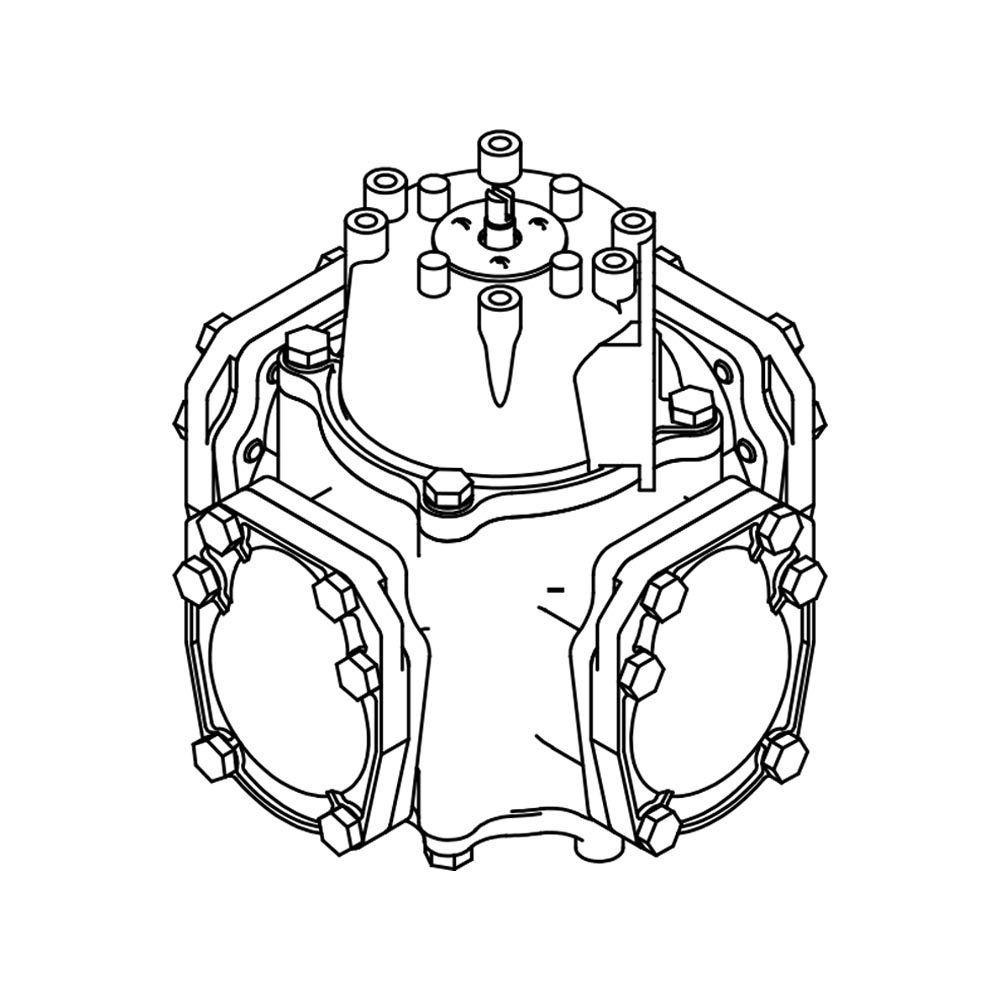

Измеритель объема ВФКУ 5.178.404.00

Измеритель объёма жидкости ВФКУ 5.178.404.00 (без юстировочных винтов) предназначен для измерения количества топлива, проходящего через топливораздаточную колонку. Вращая лимб, находящийся на крышке первого цилиндра, регулируем расстояние упора поршня первого цилиндра в его верхней мертвой точке в пределах 1,5 мм, что приводит к изменению объёма первой камеры и выдаваемой дозы. Поворот лимба на одно отверстие соответствует 5мл при выдаче десятилитровой дозы (0,05%). По окончанию юстировки, лимб пломбируется.

Технические характеристики:
1. Условный проход: 25 мм
2. Циклический объем: 0,5 л
3. Максимальный расход: 85 л/мин
4. Минимальный расход: 5 л/мин
5. Минимальный измеряемый объем: 2 л
6. Основная относительная погрешность: ±0,2%
7. Максимальное рабочее давление: 0,3 МПа (3 кгс/см2)
8. Потеря при расходе 50-55 л/мин: не более 0,04 МПа (0,4 кгс/см2)
