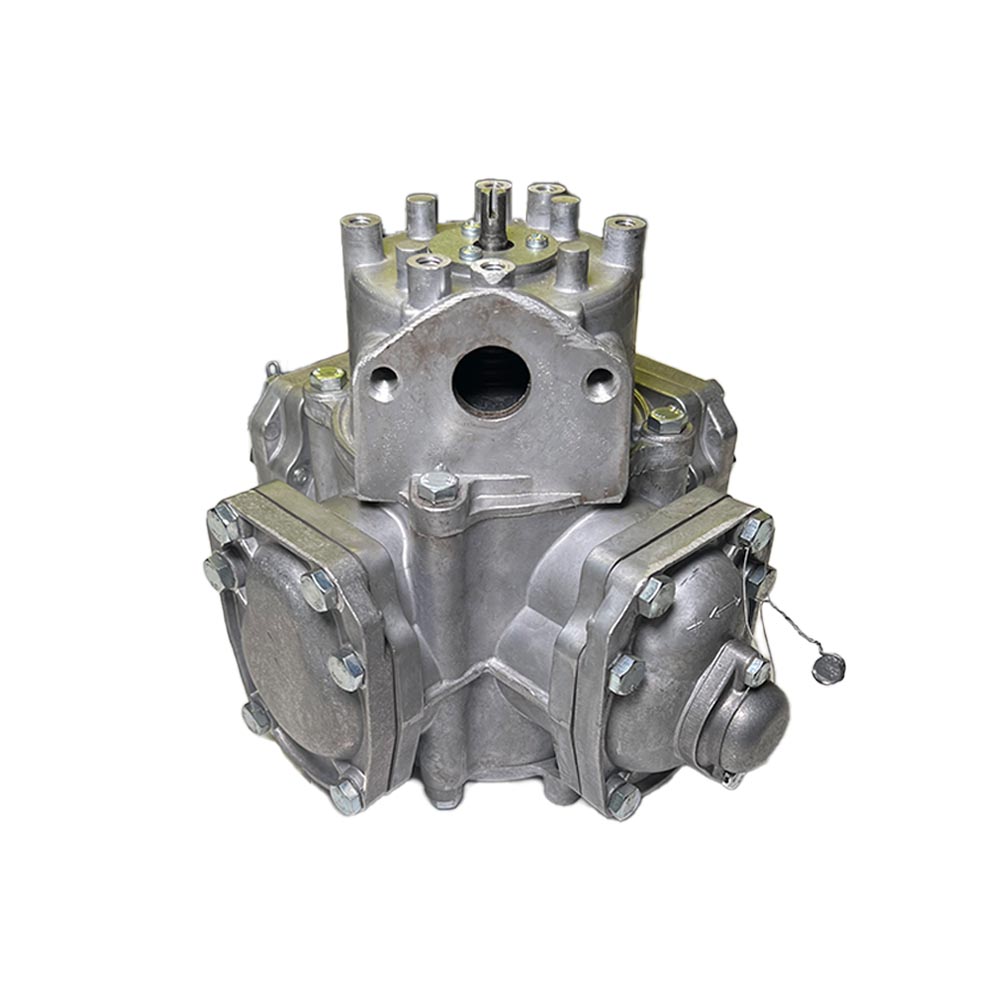

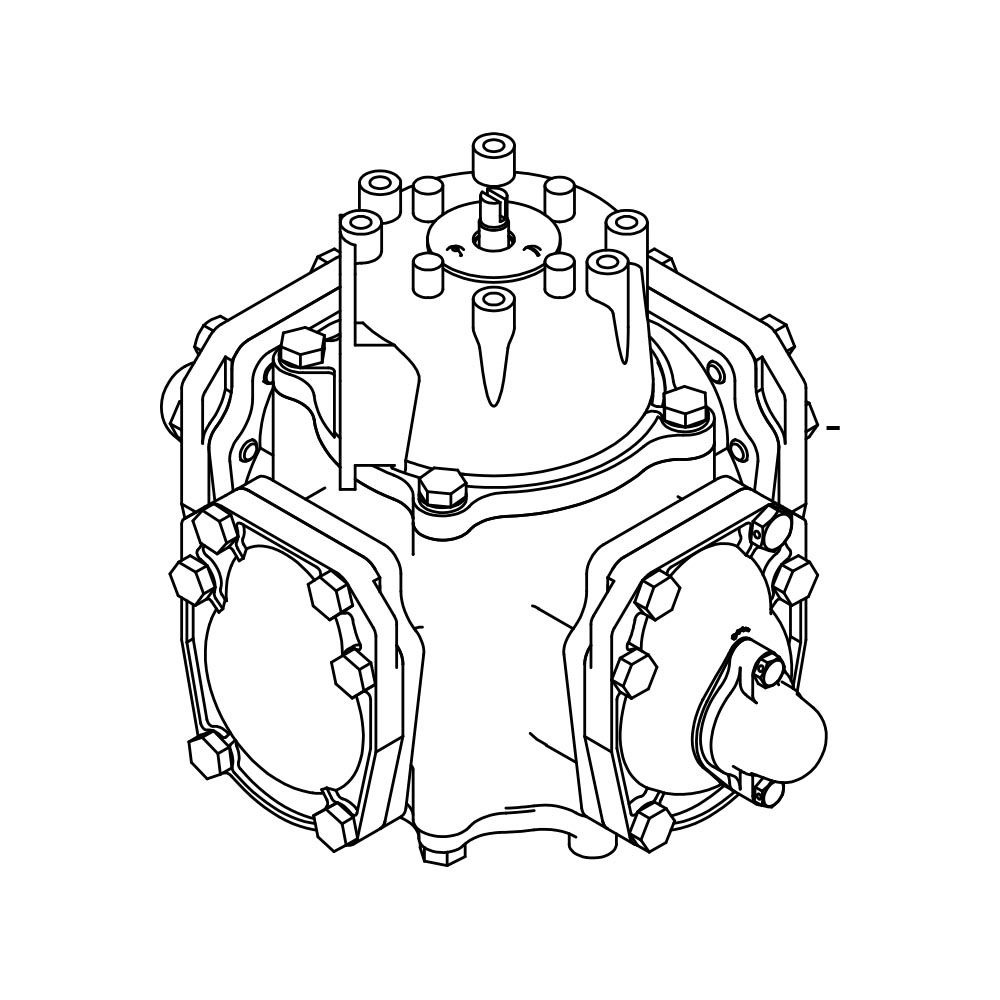

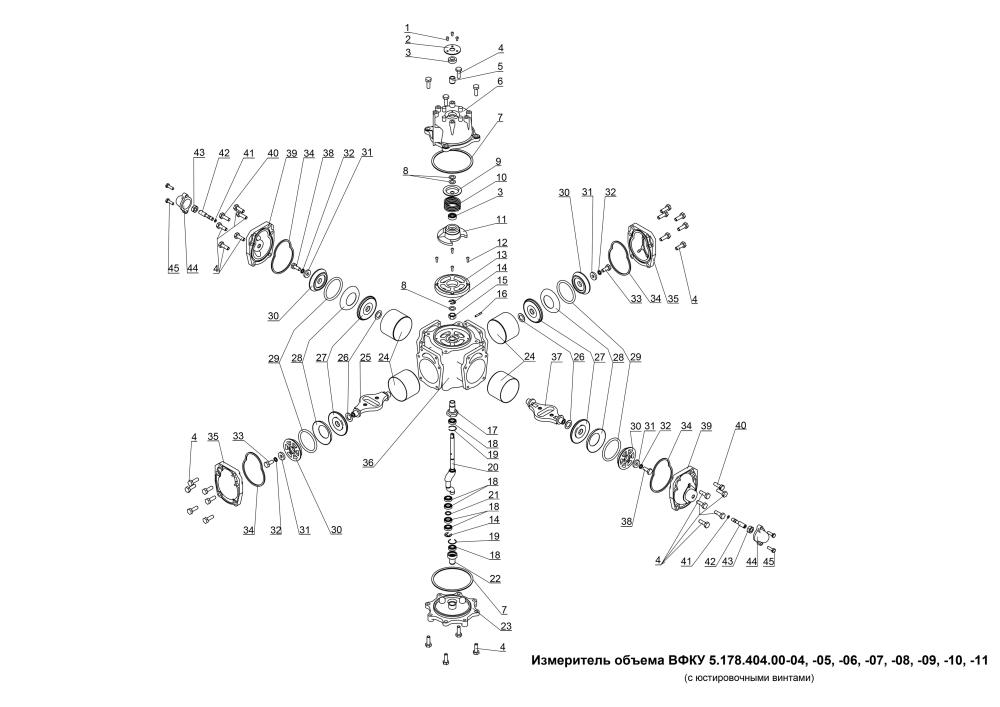

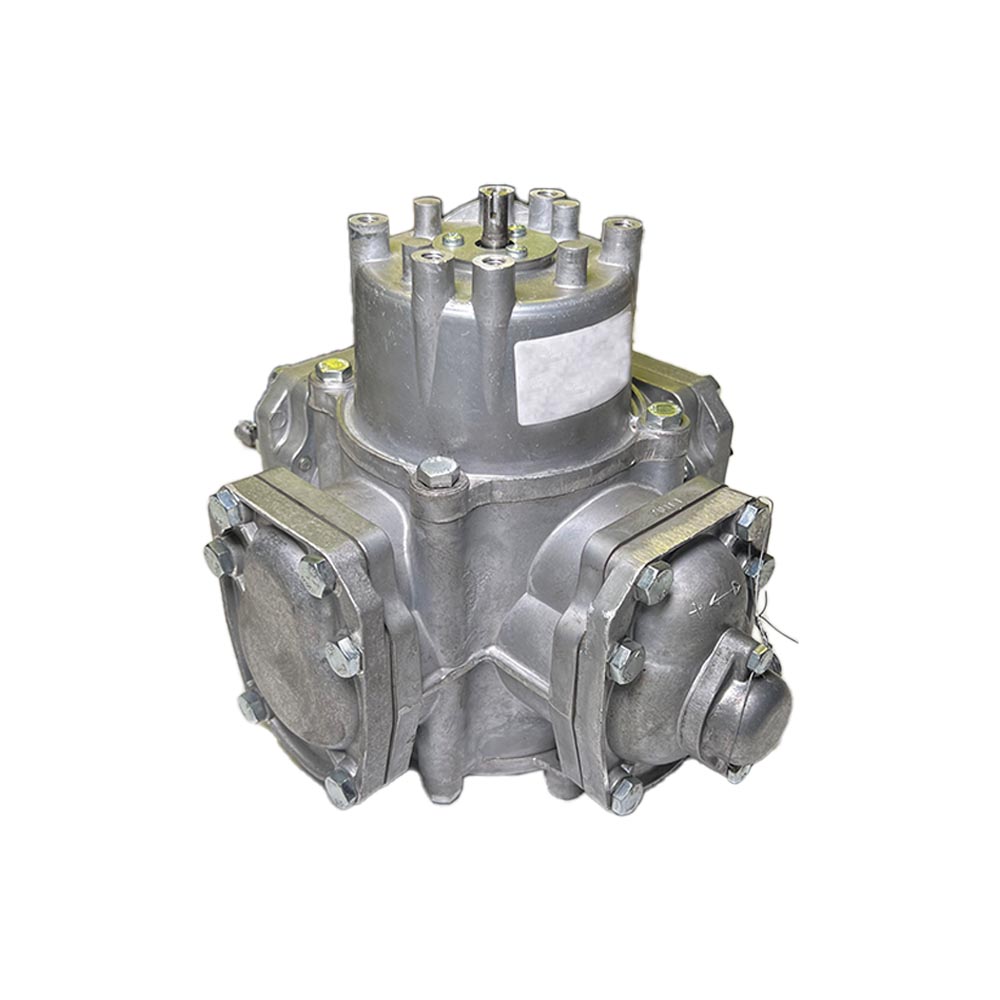

Измеритель объема ВФКУ 5.178.404.00-04

Измеритель объёма жидкости ВФКУ 5.178.404.00-04 (c юстировочными винтами) предназначен для измерения количества топлива, проходящего через топливораздаточную колонку. Вращая лимб, находящийся на крышке первого цилиндра, регулируем расстояние упора поршня первого цилиндра в его верхней мертвой точке в пределах 1,5 мм, что приводит к изменению объёма первой камеры и выдаваемой дозы. Поворот лимба на одно отверстие соответствует 5мл при выдаче десятилитровой дозы (0,05%). По окончанию юстировки, лимб пломбируется.

Технические характеристики:
1. Условный проход: 25 мм
2. Циклический объем: 0,5 л
3. Максимальный расход: 85 л/мин
4. Минимальный расход: 5 л/мин
5. Минимальный измеряемый объем: 2 л
6. Основная относительная погрешность: ±0,20,2%
7. Максимальное рабочее давление: 0,3 МПа (3 кгс/см2)
8. Потеря при расходе 50-55 л/мин: не более 0,04 МПа (0,4 кгс/см2)
