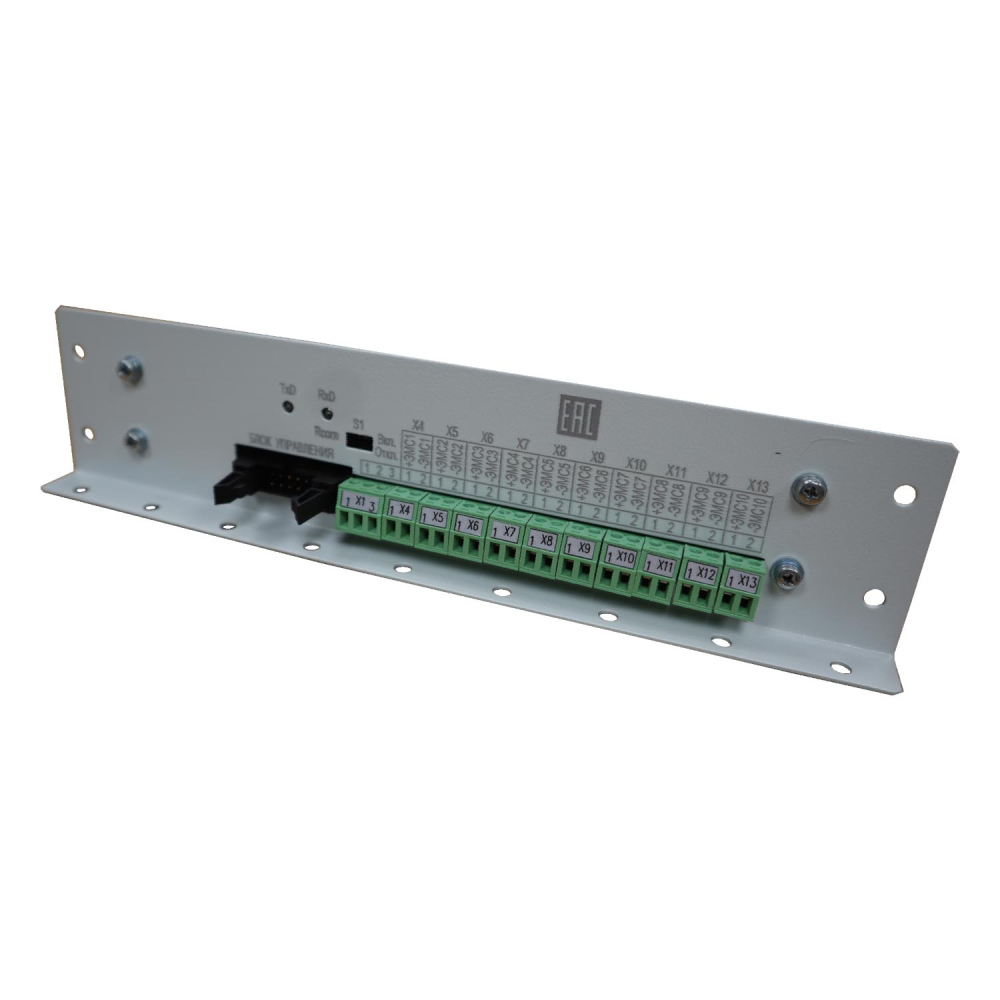

Модуль электромеханических суммарных счетчиков Топаз-306ЭМС-02

Модуль электромеханических суммарных счетчиков
"Топаз-306ЭМС-02" предназначен для работы в составе многорукавных топливораздаточных колонок (далее – колонка, ТРК), оснащенных
блоком управления серии "Топаз-306БУ" (далее – блок, БУ). Функционально модуль является составной частью системы управления ТРК и
может работать только под управлением блока. Связь модуля и блока
осуществляется по интерфейсу RS-485.
Модуль обеспечивает (по командам от блока) управление
электромеханическими суммарными счетчиками (далее – ЭМС) с напряжением питания от 5 до 24 В постоянного тока, в количестве от одного до десяти штук, что позволяет вести дополнительный учет суммарно налитого топлива по каждому рукаву ТРК, имеющей до 10 рукавов.
Устройство предназначено для установки в ТРК и эксплуатации при температуре окружающего воздуха от минус 40 до плюс
50°С и относительной влажности от 30 до 100 % при 25 °С. Корпус устройства негерметичный, обеспечивает защиту от проникновения внешних твердых предметов диаметром более 12,5 мм.

ДСМК.408844.304-02 РЭ
