Считыватель Топаз-275-03

Считыватель "Топаз-275-03" обеспечивает считывание proxiкарт стандарта ISO 14443 Type A 13,56 МГц (MIFARE) на расстоянии до
10 см.
Управление устройством осуществляется персональным
компьютером (далее – ПК) по интерфейсу USB.
Устройство предназначено для эксплуатации при температуре окружающего воздуха от плюс 10 ºС до 35 ºС и относительной
влажности до 75 % при 30 °С.

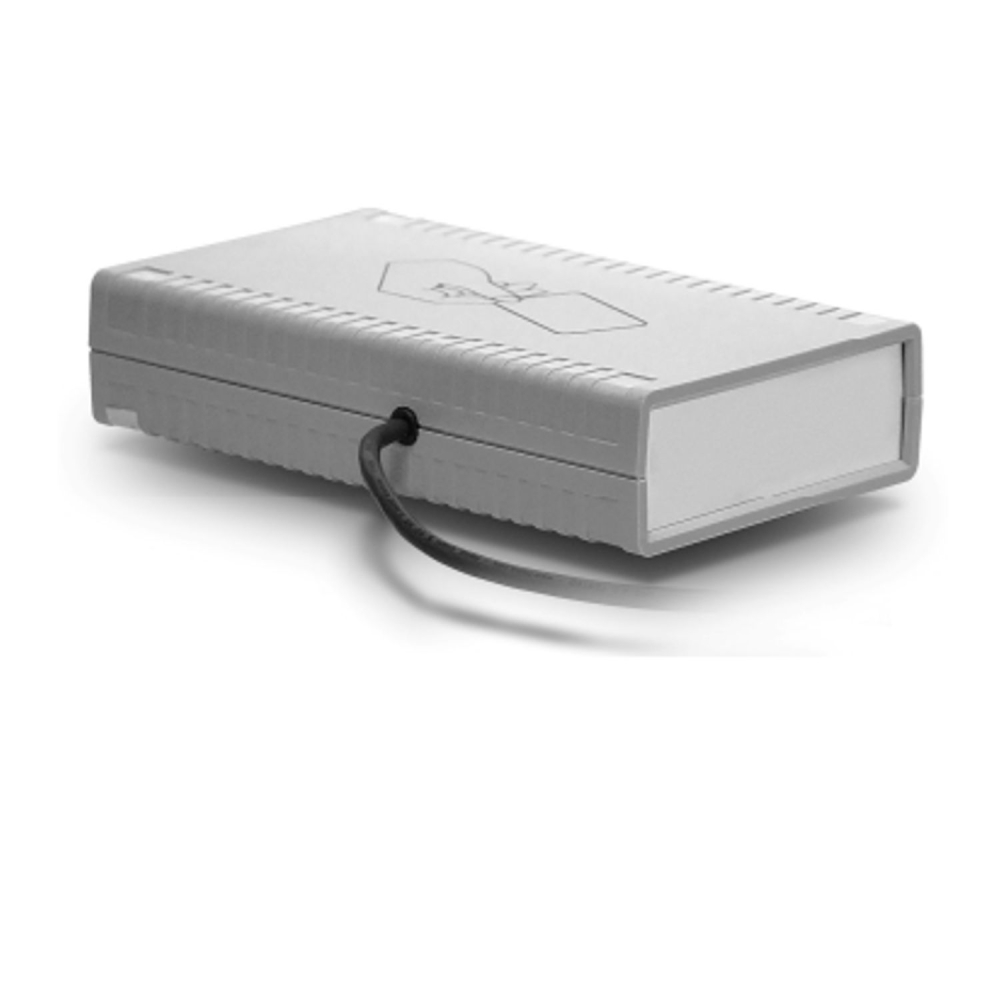

Устройство состоит из платы и звукоизлучателя, расположенных в пластмассовом корпусе. К плате подключен и выведен из
корпуса кабель USB 2.0 AM/AM для подключения к ПК на месте эксплуатации. Схема электрическая принципиальная устройства приведена в приложении А.
На плате расположены:
− антенна;
− микросхема считывателя DA1;
− микропроцессор DD2;
− защитная диодная сборка DА5 интерфейса USB;
− преобразователь DA2 постоянного напряжения 5 В в постоянное напряжение 3,3 В;
− разъёмы: Х2 для подключения кабеля USB 2.0 AM/AM;
ХТ1 для программирования устройства ;
− светодиоды: HL1 (красного свечения) для индикации считывания кода карты, HL2 (зеленого свечения) - наличия питания устройства.
