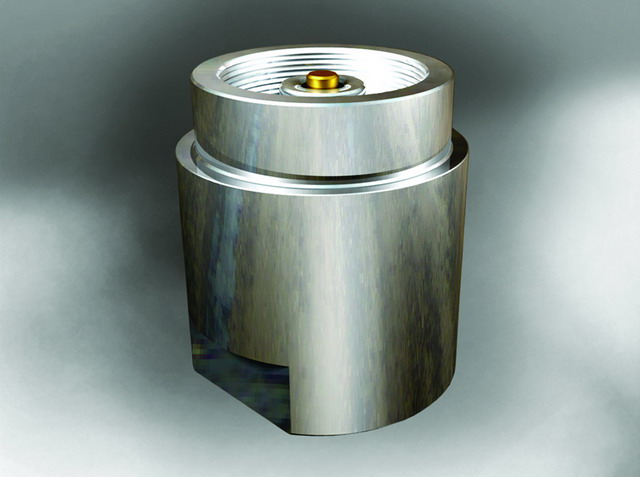

Клапан обратный ДУ40 верхней установки

Назначение

Клапан обратный верхней установки Ду40 предназначен для пропуска нефтепродуктов только в одном направлении.
Клапан устанавливается на трубопроводе линии выдачи светлых нефтепродуктов непосредственно после насоса в технологическом отсеке резервуара и препятствует опорожнению трубопровода линии выдачи.
Клапан работает в интервале температур от -50°C до +50°C при относительной влажности до 100%.

УСТРОЙСТВО
Клапан обратный состоит из следующих основных частей: корпуса, держателя клапана, клапана в сборе и пружины.

Открытие клапана происходит, когда давление жидкости во всасывающей полости преодолевает сопротивление пружины и тарелка клапана отходит от седла.

Закрытие клапана происходит в момент, когда давление жидкости станет меньше усилия пружины.
