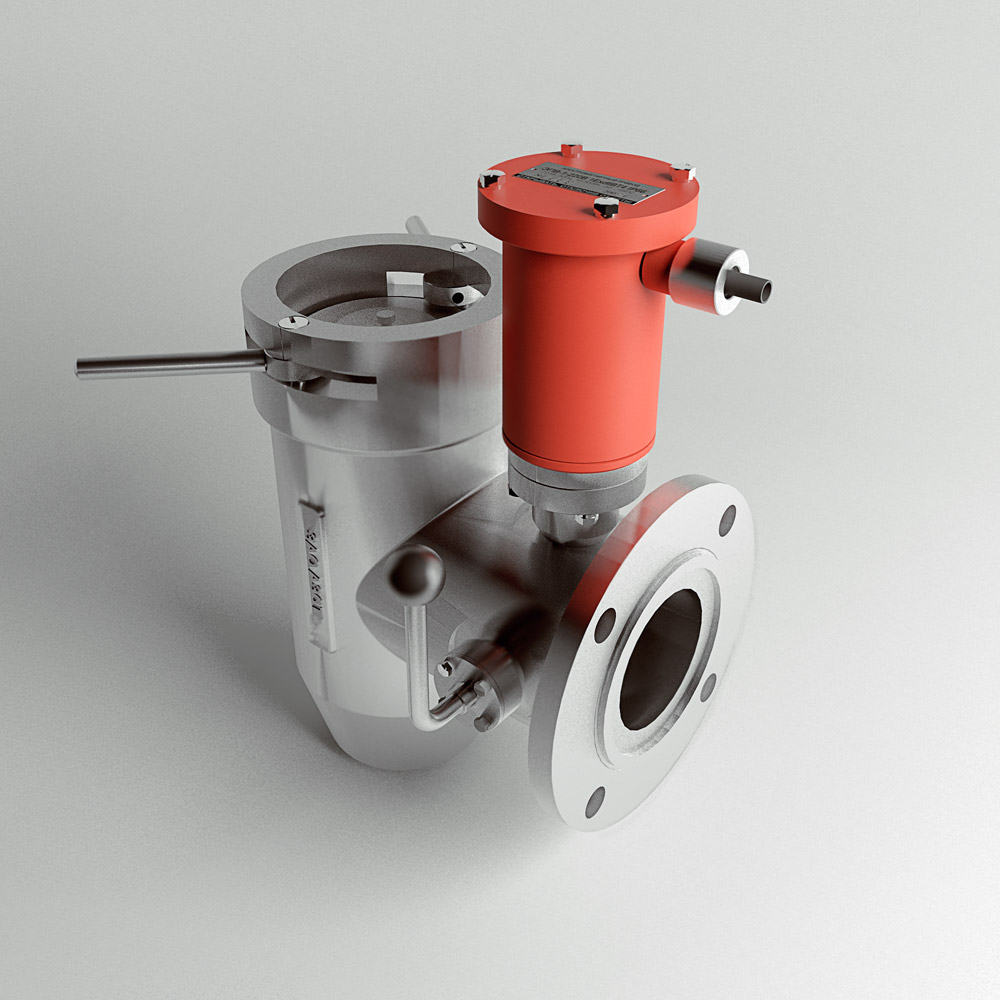

Узел линии наполнения с электромагнитным клапаном УН-80Э

Узел линии наполнения с электромагнитным клапаном УН-80Э

Описание
Узел наполнения является соединительным звеном между патрубком рукава автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара.
Узел работает в гидравлической системе с давлением 0,6 МПа, при относительной влажности до 95% и температурой от –50°С до +50°С.
Устройство выполнено в климатическом исполнении УХЛ, категория размещения 5 по ГОСТ 15150-69.
Конструкция узла слива включает в себя топливный гидрозатвор, который препятствует распространению пламени по линии наполнения резервуара в соответствии с требованием НПБ 111-98* (п.60).

Технические характеристики:
условный диаметр прохода Ду - 80 мм
максимальное рабочее давление - 0,6 МПа
пропускная способность - 400 л/мин
габаритные размеры:
- высота - 404 мм
- ширина - 265 мм
- диаметр присоединительного фланца - 195 мм
- диаметр присоединительного фланца с ручкой ручного управления - 244 мм
масса - 19.1 кг
материал - сплав алюминия
максимальная протечка в нор
