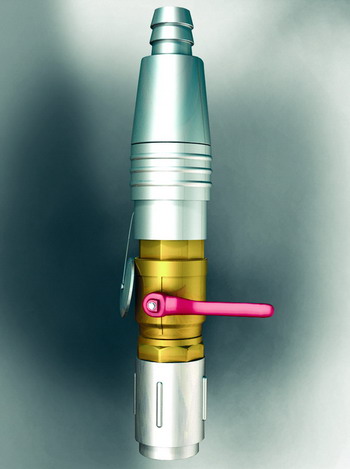

Узел рециркуляции паров УРП-1

Узел подключения рециркуляции паров устанавливается на линиях рециркуляции паров резервуарного парка и предназначен для герметичного соединения паровых объёмов резервуаров и автоцистерны, а также автоматического перекрытия линии рециркуляции паров при их расстыковке. УРП-1 снабжён огнепреградителем.
Узел изготавливается для работы в окружающей среде с относительной влажностью 95% и температурой от -50°C до +50°C в климатическом исполнении УХЛ, категории размещения 5 по ГОСТ 15150-69.


Узел подключения рециркуляции паров состоит из следующих основных частей:

часть узла, являющаяся принадлежностью автоцистерны (устанавливается на паровом рукаве АЦ);
часть узла, являющаяся принадлежностью резервуара (устанавливается на линии рециркуляции резервуара).
Присоединение одной части узла к другой производится с помощью автоматической защелки.

Корпуса обеих частей выполнены из алюминиевого сплава.

В состав обеих частей входят автоматические быстродействующие отсечные клапана.

В состав узла, относящего
