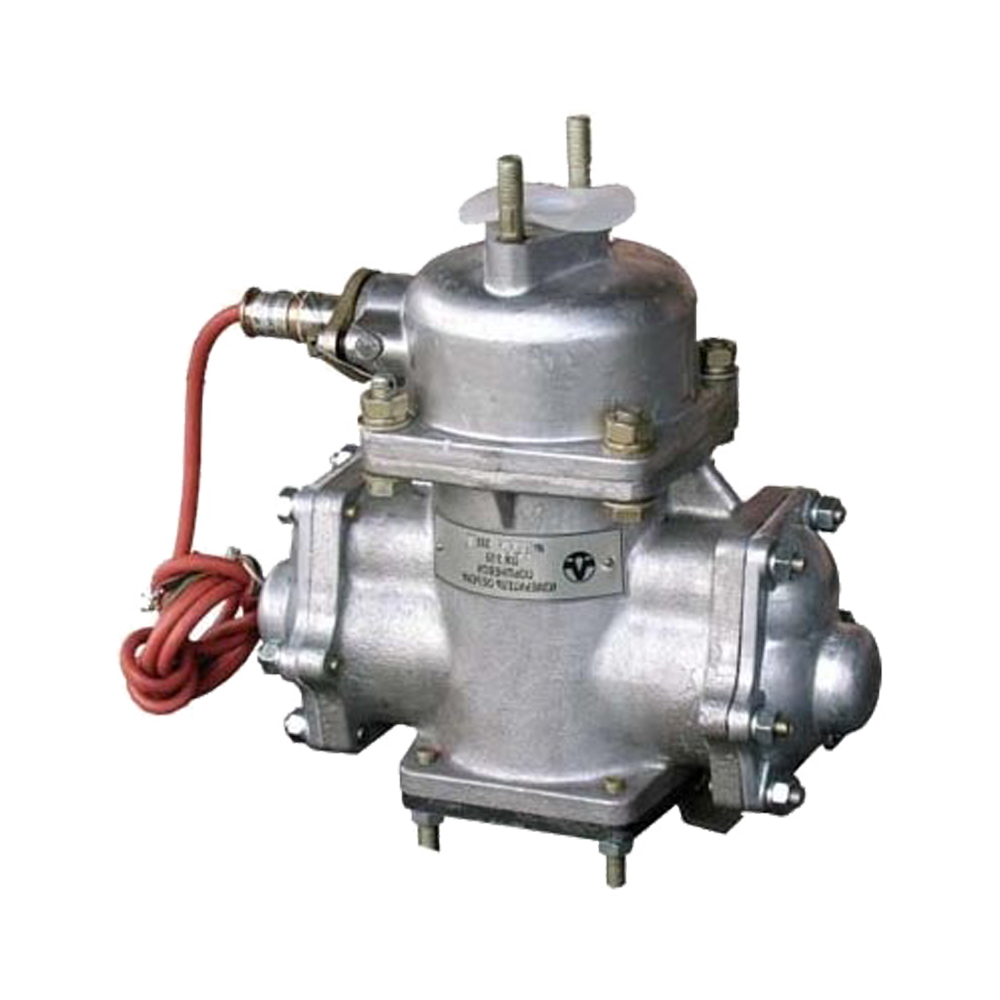

Измеритель объема жидкости ПЖ 2-25 522.00.00.00

Измеритель объема жидкости ПЖ 2-25 предназначен для измерения количества жидкости вязкостью от 0,55 до 40 мм2/с в составе топливораздаточных колонок.

Измеритель объема ПЖ 2-25 изготавливается в климатическом исполнении У категории 1 и может эксплуатироваться при температуре окружающего воздуха от - 40 до + 50 С.

Компактная конструкция измерителя.
Конструктивно измеритель объема ПЖ 2-25 двухпоршневой линейного типа, цилиндры расположены соосно. Поршни имеют двусторонние уплотнения, что позволяет организовать работу измерителя по принципу трехпоршневого. Межпоршневая полость выполняет функцию третьей камеры. На оси коленчатого вала устанавливается золотник и зубчатый диск. Золотник распределяет движение жидкости по камерам, регулирует вход и выход уже отмеренной жидкости.
Износостойкая работа.
Износостойкая работа измерителя ПЖ 2-25 достигается за счет применения качественных материалов, соответствующих самым высоким стандартам надежности и безопасности: на коленвале установлено торцовое уплотнение, опоры коленвала выполнены на подшипниках качения из нержавеющей стали, золотник выполнен из "Слана-Н", поршни уплотняются слановыми манжетами.
Герметичность конструкции измерителя ПЖ 2-25 достигнута отсутствием уплотняемых поверхностей. Съем сигнала происходит непосредственно из "мокрой камеры", герметичный датчик индукционный оборотов установлен в заполненную топливом полость измерителя.
Электронная юстировка.
Электронный съем сигнала со счетчика ПЖ 2-25 позволяет задавать и изменять значение импульса (юстировочного коэффициента). Значение импульса датчика оборотов для каждого поста налива записывается в память контроллера КУП.
Высокая точность.
Для получения точных результатов измерений, защиты от "дребезга" и отслеживания обратного хода, датчик оборотов ПЖ 2-25 обеспечивает двухканальный счет импульсов. Каждый канал датчика срабатывает от зубьев одного или другого диска.
Наличие в составе датчика оборотов встроенного микроконтроллера позволяет регистрировать и хранить в энергонезависимой памяти датчика настроечные параметры и информацию о работе устройства.
Датчики имеют возможность передачи данных по протоколу Modbus RTU через интерфейс связи RS485.
