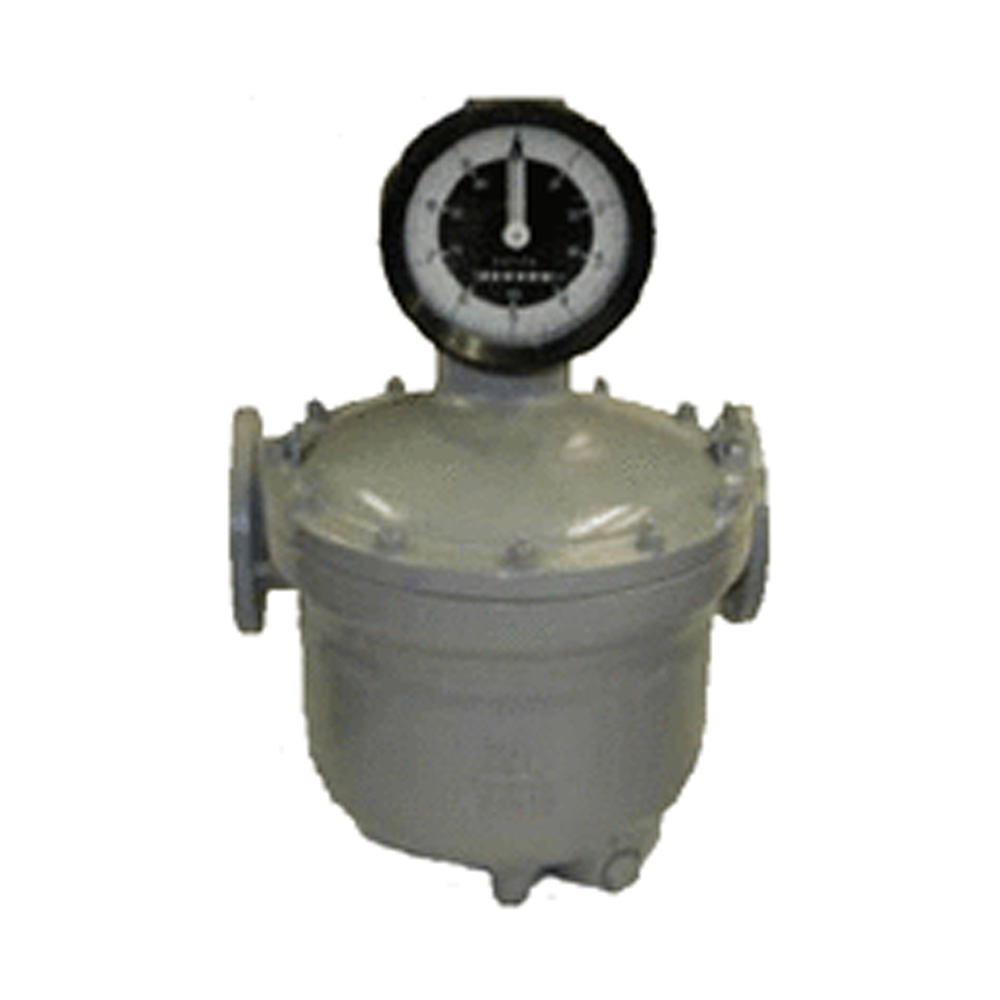

Счетчик жидкости ЛЖ-100

Счетчик ЛЖ-100 лопастной унифицированный класс точности 0,5, предназначен для учета нефтепродуктов вязкостью от 0,55 до 300 сСт, бензина, дизеля, масла. Используется как в стационарных установках, так и на подвижных средствах заправки. Устанавливается счетчик ЛЖ-100 на горизонтальном трубопроводе после фильтра.

Основное достоинство счетчика  это непрехотливость, надежность и простота в обслуживании. Счетчик имеет лопасной барабан, который прокачивает жидкость с небольшим включением, что в отличии от него не могут счетчики ППО и ППВ.

Устройство счетчика ЛЖ-100
Счетчик ЛЖ-100 состоит из следующих основных узлов: измеритель объема с муфтой магнитной, механизм промежуточный, колена и счетная головка.

Измеритель объема состоит из корпуса счетчика, барабана, лопасти в сборе, оси в сборе, промежуточной крышки, верхней крышки и вкладыша. Барабан с лопастями свободно вращается вокруг оси на двух радиальных подшипниках. Колесо зубчатое, жестко связанное с барабаном через магнитную муфту, передает вращение на отсчетную головку.
Диаметр условного прохода, мм: 100
Давление рабочее, Мпа: 1,0
Температура измеряемой жидкости от, С: -50
Температура измеряемой жидкости до, С: +50
Погрешность предельная (ПГ+-,%): 0,5
Производительность (объемный расход жидкости) от, м3/ч: 11
Производительность (объемный расход жидкости) до, м3/ч: 105
